Hinged Cutters™ - Coupe-tuyau à charnière
Caractéristiques
- Le coupe-tube avec charnière est une invention REED qui n'a besoin que de 102 mm (4 po) de dégagement autour du tuyau.

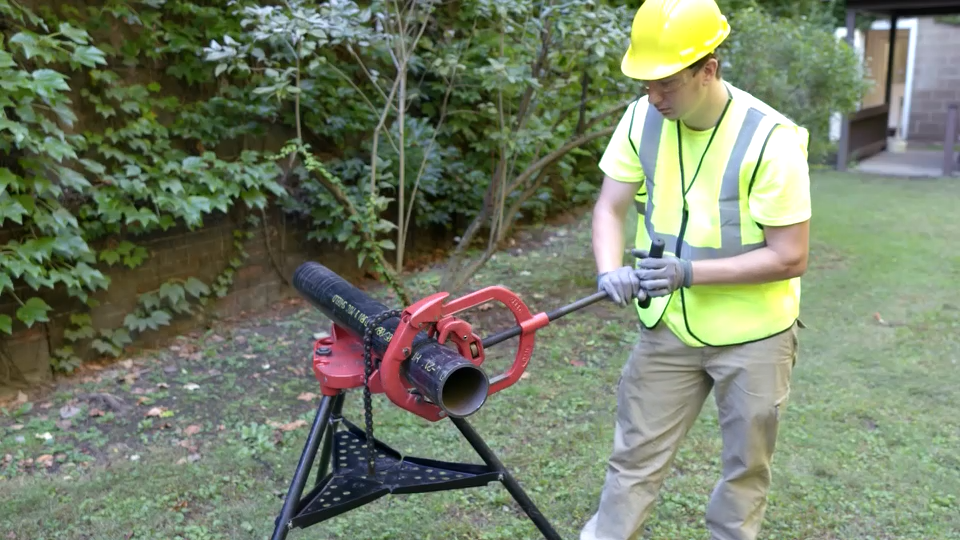

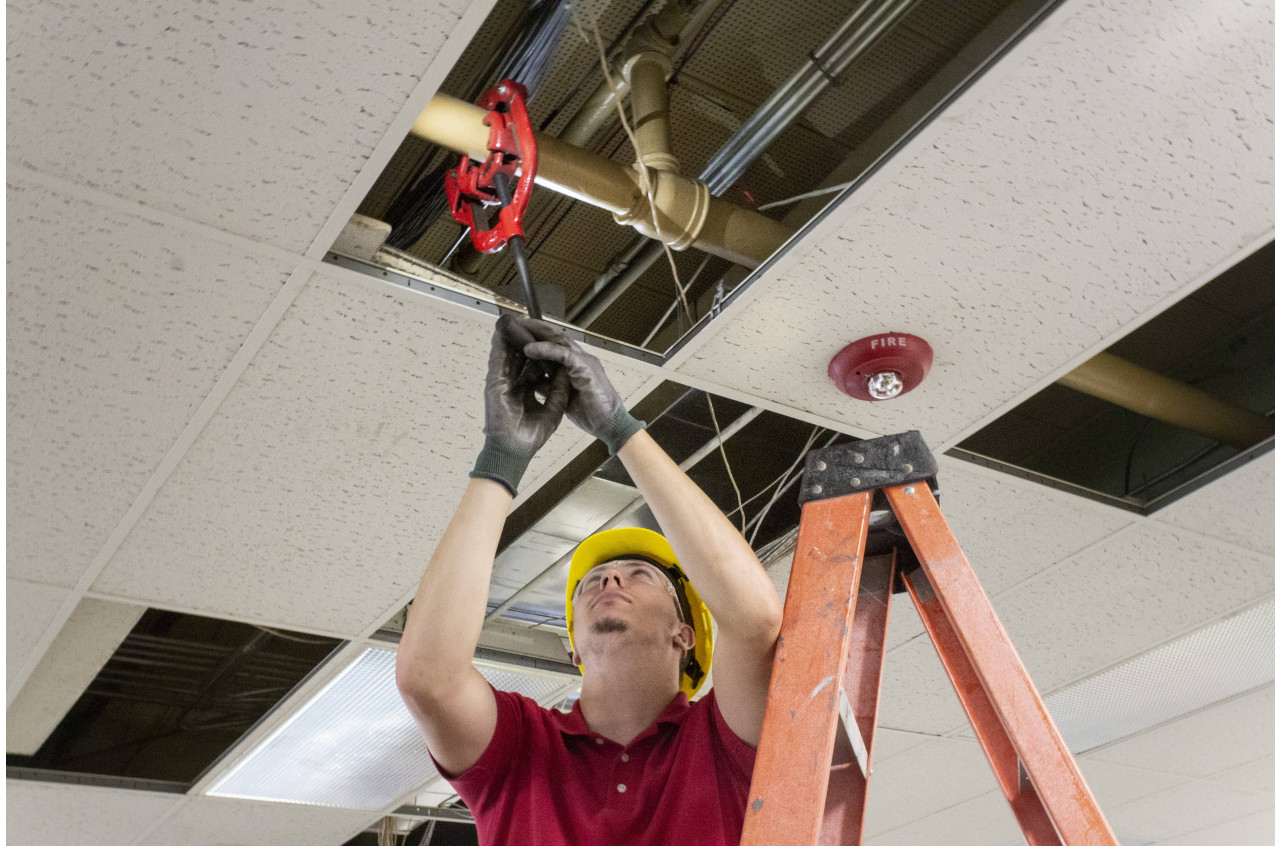

- Ces coupe-tubes peuvent être utilisés n’importe où : dans la tranchée, sous l’eau, au plafond, dans des râteliers de tuyaux.
- L'efficace poignée bascule d'uniquement 90 ° à 110 °.

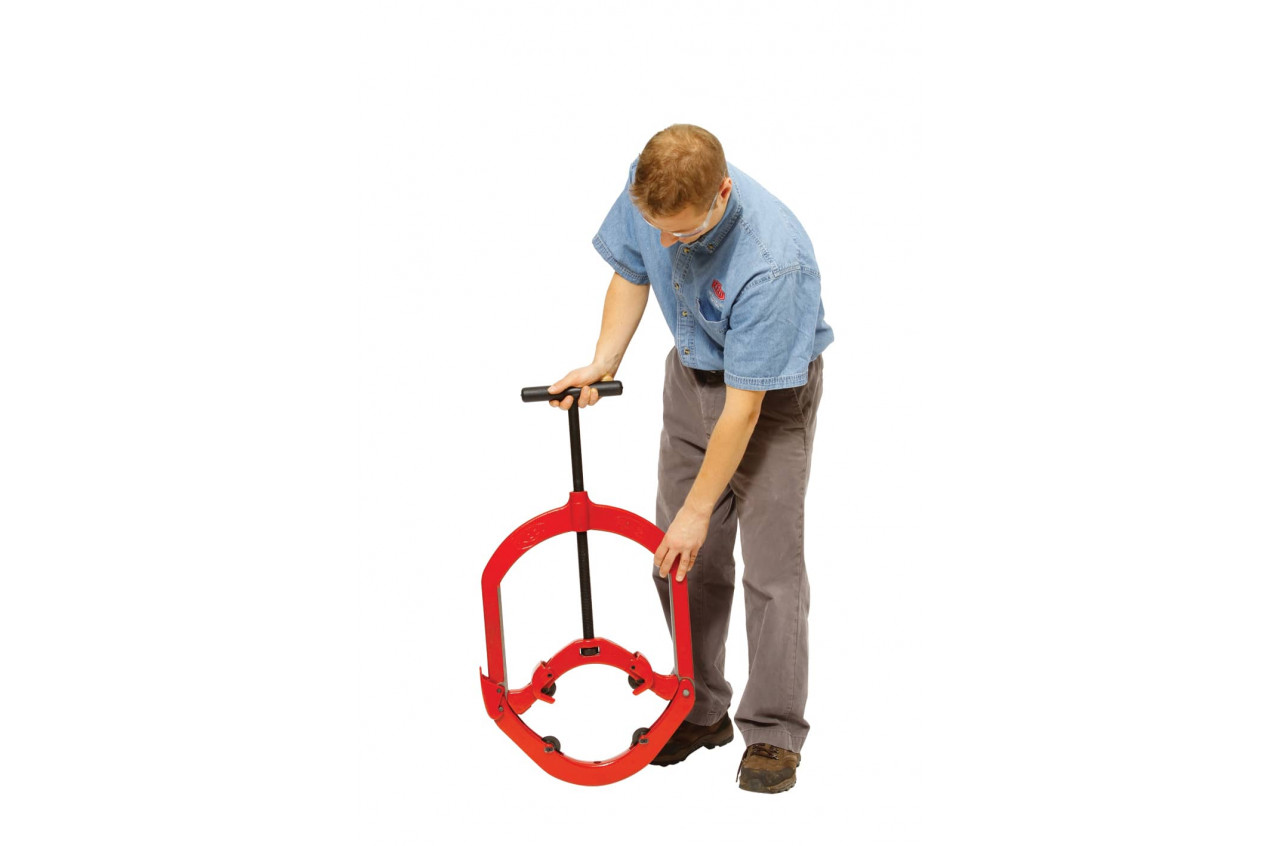

- Le coupe-charnière s'ouvre pour placer le couteau autour du tuyau.

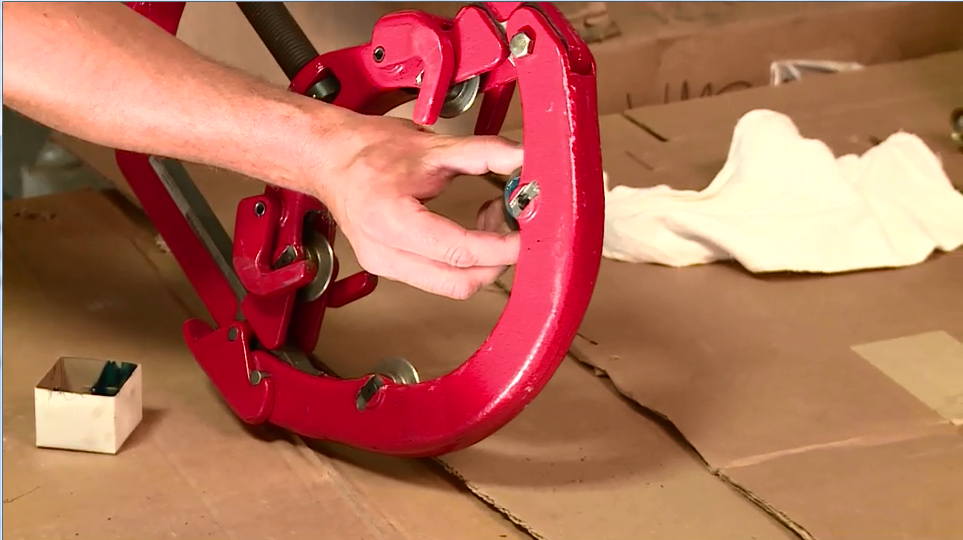

- Son changement simple de molette de coupe permet l’utilisation d’une grande variété de types de tuyaux ou tubes.
Spécifications
| Nº Catalogue | Code Item | Capacité du tuyau | Molette | Application[1] | Longueur | Poids | |||
|---|---|---|---|---|---|---|---|---|---|
| po nominal | D.E. réel en mm | po | mm | lb | kg | ||||
| H21/2S[2] | 03110 | 1 - 2 1/2 | 32 - 76 | HS21/2 | Acier/acier inox Sér. 40 | 17 | 419 | 7.2 | 3.3 |
| H21/2I[2] | 03112 | 1 - 2 1/2 | 32 - 76 | 2RBCI | Fonte, fonte ductile | 17 | 419 | 7.2 | 3.3 |
| H21/2X[2] | 03114 | 1 - 2 1/2 | 32 - 76 | HX21/2 | Acier/acier inox Sér. 40 et 80 | 17 | 419 | 7.2 | 3.3 |
| H4S | 03120 | 2 - 4 | 60 - 125 | HS4 | Acier/acier inox Sér. 40 | 22 | 559 | 12.8 | 5.8 |
| H4I | 03122 | 2 - 4 | 60 - 125 | HI4 | Fonte rég/ductile | 22 | 559 | 12.8 | 5.8 |
| H4X | 03124 | 2 - 4 | 60 - 125 | HX4 | Acier/acier inox Sér. 40 et 80 | 22 | 559 | 12.8 | 5.8 |
| H6S[3] | 03130 | 4 - 6 | 114 - 182 | HS6 | Cuivre Sch. Acier inoxydable 80/Sch. acier 80 de 10,2 (4 po) Sch. Acier inoxydable 80/acier extra lourd 11,4 cm (4 1/2 po) Sch. Acier inoxydable 80/Sch. acier 80 de 12,7 cm (5 po) Sch. Acier inoxydable 40/Sch. acier 40 de 15,2 cm (6 po) | 28 | 711 | 19.4 | 8.8 |
| H6I | 03132 | 4 - 6 | 114 - 182 | HI6 | Fonte/fonte ductile | 28 | 711 | 19.4 | 8.8 |
| H6X | 03134 | 4 - 6 | 114 - 182 | HX6 | Sch. Acier inoxydable 80/Sch. acier 100 de 10,2 (4 po) Sch. Acier inoxydable 80/acier extra lourd 11,4 cm (4 1/2 po) Sch. Acier inoxydable 80/Sch. acier 80 de 12,7 cm (5 po) Sch. Acier inoxydable 80/Sch. acier 80 de 15,2 cm (6 po) | 28 | 711 | 19.4 | 8.8 |
| H8S[3] | 03140 | 6 - 8 | 168 - 240 | HS8-12 | Cuivre Sch. Acier inoxydable 80/Sch. acier 80 de 15,2 cm (6 po) Sch. Acier inoxydable 40/acier de 17,8 cm std. (7 po) Sch. Acier inoxydable 40/Sch. acier 60 de 20,3 cm (8 po) | 32 | 813 | 24.4 | 11.1 |
| H8I | 03142 | 6 - 8 | 168 - 240 | HI6 | Fonte rég/ductile | 32 | 813 | 24.4 | 11.1 |
| H8X | 03144 | 6 - 8 | 168 - 240 | HX8 | Acier/acier inox. Sch. 40 et 80 Sch. Acier inoxydable 80/Sch. acier 120 de 15,2 cm (6 po) Sch. Acier inoxydable 80/acier extra lourd 17,8 cm (7 po) Sch. Acier inoxydable 80/Sch. acier 80 de 20,3 cm (8 po) | 32 | 813 | 24.4 | 11.1 |
| H8XX | 03146 | 6 - 8 | 168 - 240 | HXX8 | Sch. Acier inoxydable 80/Sch. acier 120 de 15,2 cm (6 po) Sch. Acier inoxydable 80/acier extra lourd 17,8 cm (7 po) Sch. Acier inoxydable 80/Sch. acier 100 de 20,3 cm (8 po) | 32 | 813 | 24.4 | 11.1 |
| H12S[4] | 03150 | 8 - 12 | 219 - 356 | HS8-12 | Sch. Acier inoxydable 40/Sch. acier 60 de 20,3 cm (8 po) Sch. Acier inoxydable 40/acier de 22,9 cm std. (9 po) Sch. Acier inoxydable 40/Sch. acier 40 de 25,4 cm (10 po) Sch. Acier inoxydable 40/acier de 27,9 cm std. (11 po) Sch. Acier inoxydable 40/Sch. acier 40 de 30,5 cm (12 po) | 34 | 864 | 34.9 | 15.9 |
| H12I | 03152 | 8 - 12 | 219 - 356 | HI6 | Fonte rég/ductile | 34 | 864 | 34.9 | 15.9 |
| H12X | 03154 | 8 - 12 | 219 - 356 | HX8 | Sch. Acier inoxydable 80/Sch. acier 80 de 20,3 cm (8 po) Sch. Acier inoxydable 80/acier extra lourd 22,9 cm (9 po) Sch. Acier inoxydable 80/acier extra lourd 25,4 cm (10 po) Sch. Acier inoxydable 80/acier extra lourd 27,9 cm (11 po) Sch. Acier inoxydable 80/acier extra lourd 30,5 cm (12 po) | 34 | 864 | 34.9 | 15.9 |
| H12XX | 03156 | 8 - 12 | 219 - 356 | HXX8 | Sch. Acier inoxydable 80/Sch. acier 100 de 20,3 cm (8 po) Sch. Acier inoxydable 80/acier extra lourd 22,9 cm (9 po) Sch. Acier inoxydable 80/Sch. acier 80 de 25,4 cm (10 po) Sch. Acier inoxydable 80/acier extra lourd 27,9 cm (11 po) Sch. Acier inoxydable 80/acier extra lourd 30,5 cm (12 po) | 34 | 864 | 34.9 | 15.9 |
Comprend la liste des tuyaux indiquée ainsi que toutes les annexes inférieures du même type de tuyau.
Taille Exclusive
H6S PEUT SERVIR À COUPER DU CUIVRE DE 4 po à 6 po, TYPE K & L. H8S PEUT SERVIR À COUPER DU CUIVRE DE 6 po à 8 po, TYPE K & L.
Les modèles H12 présentent une capacité maximale de 356 mm de diamètre extérieur. Le diamètre réel d'un tuyau de 14 pouces étant légèrement supérieur à 356 mm de diamètre extérieur, les modèles H12 ne pourront pas couper un tuyau de 14 pouces.
NOTE: S= inclus molettes coupantes pour acier/acier inoxydable; I= inclus molettes coupantes pour fonte et acier ductile; X= inclus molettes coupantes pour acier schedule 80; XX= acier schedule 100. Les molettes coupantes de même grandeur sont interchangeables. Utilisez seulement les molettes coupantes Reed avec les coupes tubes à charnières. Les molettes coupantes Reed sont fabriquées avec de l’acier à haute résistance aux chocs, sur des machines CNC pour ensuite recevoir un traitement à haute température. Ce procédé en résulte un acier plus mince avec un couteau plus fort, donc Ils:
- Coupent plus facilement et plus rapidement, surtout les tuyaux en inox et l’acier ductile.
- Durent plus longtemps.
- Permets un manchon raccourci pour des endroits à espace restreint.
- Vous offre une plus grande valeur.
Plus d’informations

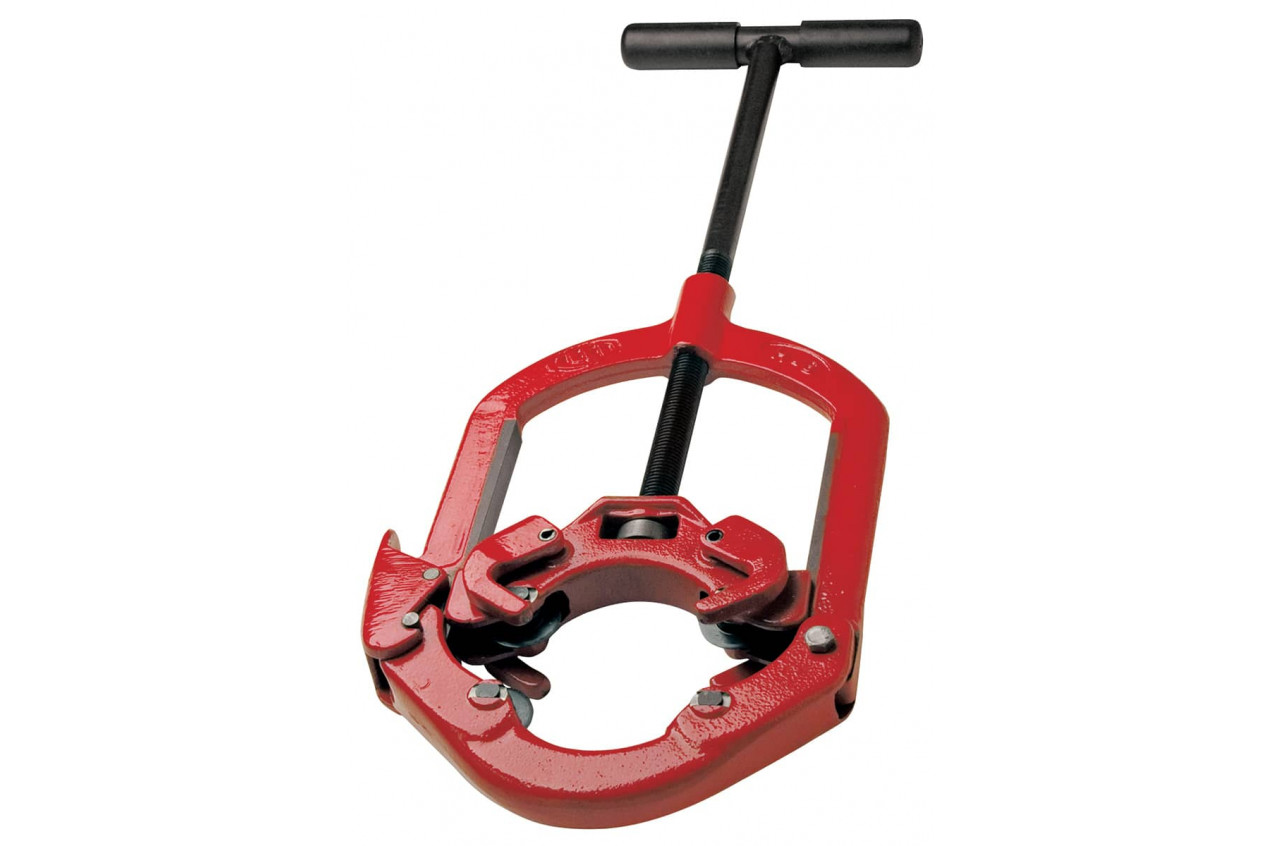

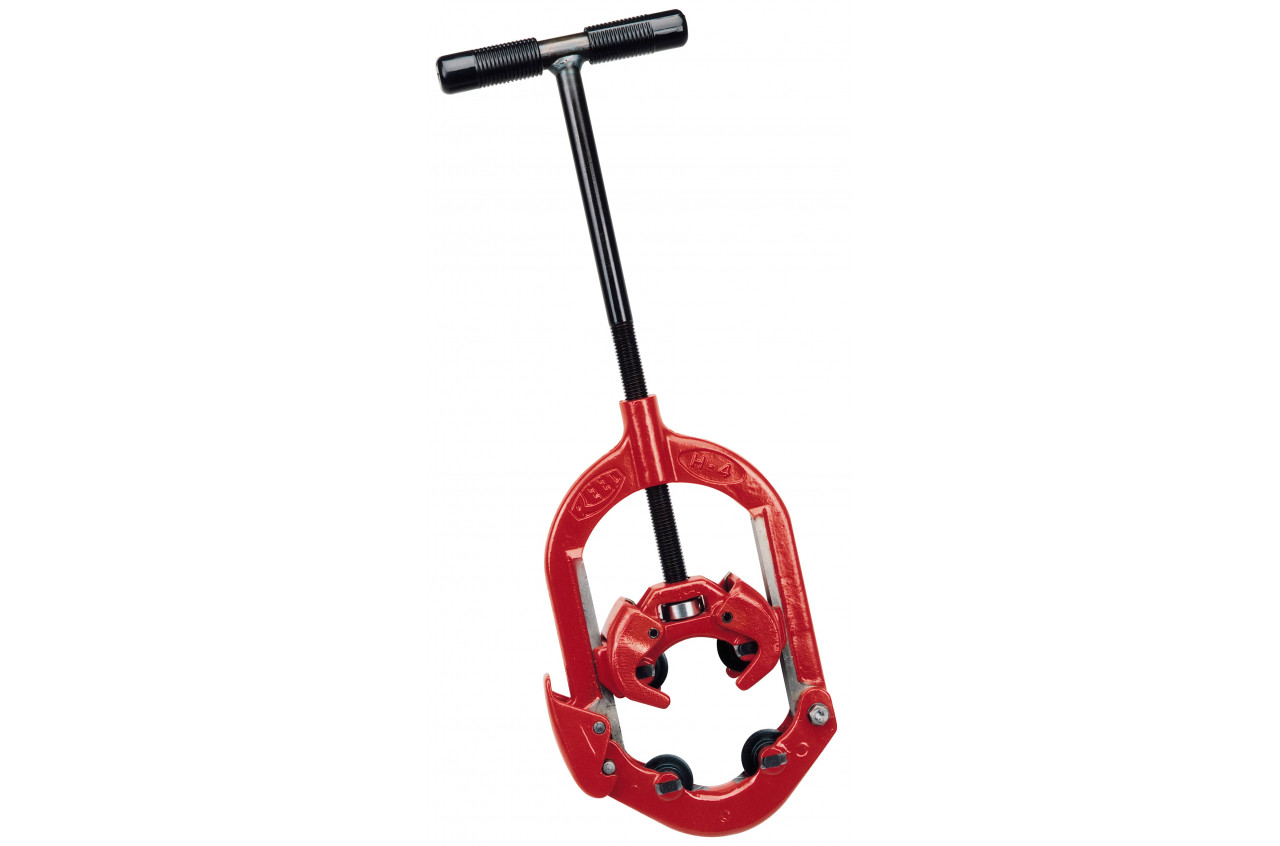

Les coupes-tuyaus à charnières ‘Hinged Cutters™’ comportent quatre molettes coupantes pour couper l’acier, l’acier inoxydable, la fonte et le fer ductile avec un pivot de la poignée de seulement 90° à 110°. Seul un jeu de 125 mm (4 po) est requis autour de tuyau. De forts doigts guides assurent un alignement parfait des roues pour un découpage en équerre. Un cadre fermé de 360 ° sur les cisailles à charnière concentre toute l'énergie sur le découpage du tuyau, assurant de ce fait une efficacité maximale. Il n’y a aucune douche d’étincelles lors de cette coupe à froid. Reed dispose du seul outil à charnière qui effectue le suivi à chaque reprise et il est le seul recommandé pour la fonte ductile, l’acier et l’acier inoxydable pour le Schedule 100. Cet outil est une invention de Reed.
Les coupes-tuyaus à charnière ‘Hinged Cutters™’ ont été inventés par Reed, ils sont plus légers, permettent des coupes plus droites et requièrent moins d’espaces tout en offrant un meilleur couple de serrage. La coupe est plus rapide avec moins d’effort. Ils sont utilisés partout, dans les fossés, sous l’eau, dans des endroits à risque d’explosions (coupe à froid), des endroits sans bruits, pour des utilisations aériennes ou même dans les supports à tuyaux etc.
