Système d’outils de compression PE Bear Hug™ - Robuste

Plus d’informations

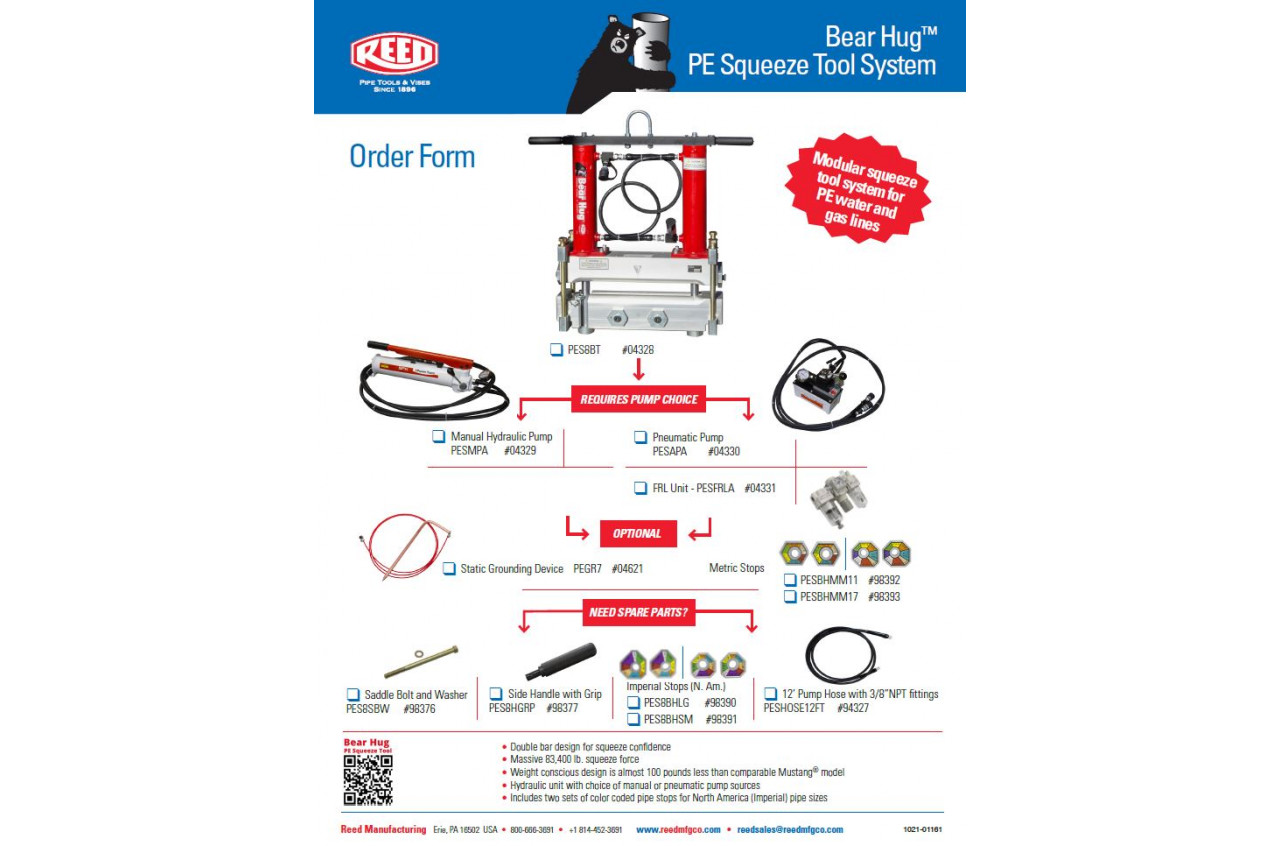

Le Bear Hug™ de REED est un système d'outils de compression modulaire pour PE utilisant des cylindres hydrauliques pour une force de compression de pointe de 83 400 livres. Les pompes et l'outil de base sont conçus pour 10 000 psi. En fonction des besoins du travail, choisissez une pompe hydraulique à air PESAPA (# 04330) ou une pompe manuelle PESMPA (# 04329) pour travailler avec l'outil de base PES8BT ou PES8BTM. En raison de la dimension de l'outil, REED recommande l'utilisation de deux personnes. Le Bear Hug de REED dispose d'une configuration à double barre pour une pression plus confiante. En plus d'un arrêt d'écoulement plus sûr, une compression à deux-points est plus sécuritaire, car elle réduit tout risque d'endommager les tuyaux. Une barre pivotante inférieure avec loquet permet de bloquer le tuyau simple. Compact et léger (pour l'industrie) à 175 livres, le PES8BT ou PES8BTM peut être soulevé en position avec son boulon en U surdimensionné. Le système à double effet est conçu pour serrer et relâcher avec une pompe hydraulique. Plus besoin de se fier aux ressorts internes pour la rétraction, puisque ces systèmes de ressorts sont plus sujets à l'usure avec le temps.

Les butées à code couleur augmentent la visibilité des dimensions des butées et aident l'opérateur à confirmer rapidement que les butées sont correctement réglées, réduisant ainsi les erreurs de l'utilisateur. Les flèches de centrage des tuyaux facilitent l'alignement. L'outil de base PES8BT comprend des butées pour tuyau PE de 3 à 8 pouces dans les dimensions DR courantes pour les dimensions de tuyaux en Amérique du Nord. De plus, la dimension SDR 9 est nouvelle pour REED sur le PES8BT. Le modèle PES8BTM comprend deux jeux de butées pour tuyau métrique. Tous les outils de compression PE utilisent des butées positives afin d’éviter les dommages causés par un serrage excessif. Plusieurs réglages de dimension/SDR sur une paire de butées offre une protection rapide et pratique contre la surpression pour les dimensions de tuyaux standard.

Les poignées de transport amovibles réduisent la largeur de l'outil en cas de besoin. Les pinces de selle fixées restent avec l'outil, éliminant ainsi de les perdre. Avec ses tuyaux de 12 pieds, la pompe peut être réglée au niveau du sol, au-dessus de l'outil de compression. Pour des raisons de sécurité, vous avez le choix entre deux emplacements d'installation de tige de mise à la terre.

REMARQUES :

• Les outils de compression REED pour toutes les dimensions de tuyaux nominales américaines suivent ces normes : ASTM F1041, ASTM F1563. Pour toutes les dimensions de tuyaux métriques, ils respectent les normes ISO 4437.

• REED recommande fortement l'utilisation du dispositif de mise à la terre statique PEGR7 (# 04621) avec les outils de compression PE. Utilisez un dispositif de mise à la terre comme mesure de précaution contre l'accumulation d'électricité statique. Dissipez la charge et minimisez la possibilité d'inflammation.

AVERTISSEMENT :

• Les températures froides peuvent affecter l'intégrité du tuyau pendant la compression. Les taux de compression et de libération doivent être ralentis à des températures inférieures à 50 °F (10 ˚C).

• Les températures froides peuvent affecter la compression (en dessous de 50 °F (10 ˚C)) et entraîner un contrôle de débit moins que souhaitable. Laissez suffisamment de temps au tuyau pour expandre pendant la pression (5 à 15 min) et effectuez une double pression si nécessaire.

La conception Bear Hug™ de REED pour un outil de compression hydraulique est plus légère et offre plus de force que les modèles comparables. Il est modulaire avec un choix de pompes, ce qui augmente la portabilité et la facilité d'utilisation. De plus, le système Bear Hug™ comporte des points de compression à double barre qui sont optimisés pour une meilleure performance du contrôle de débit.
