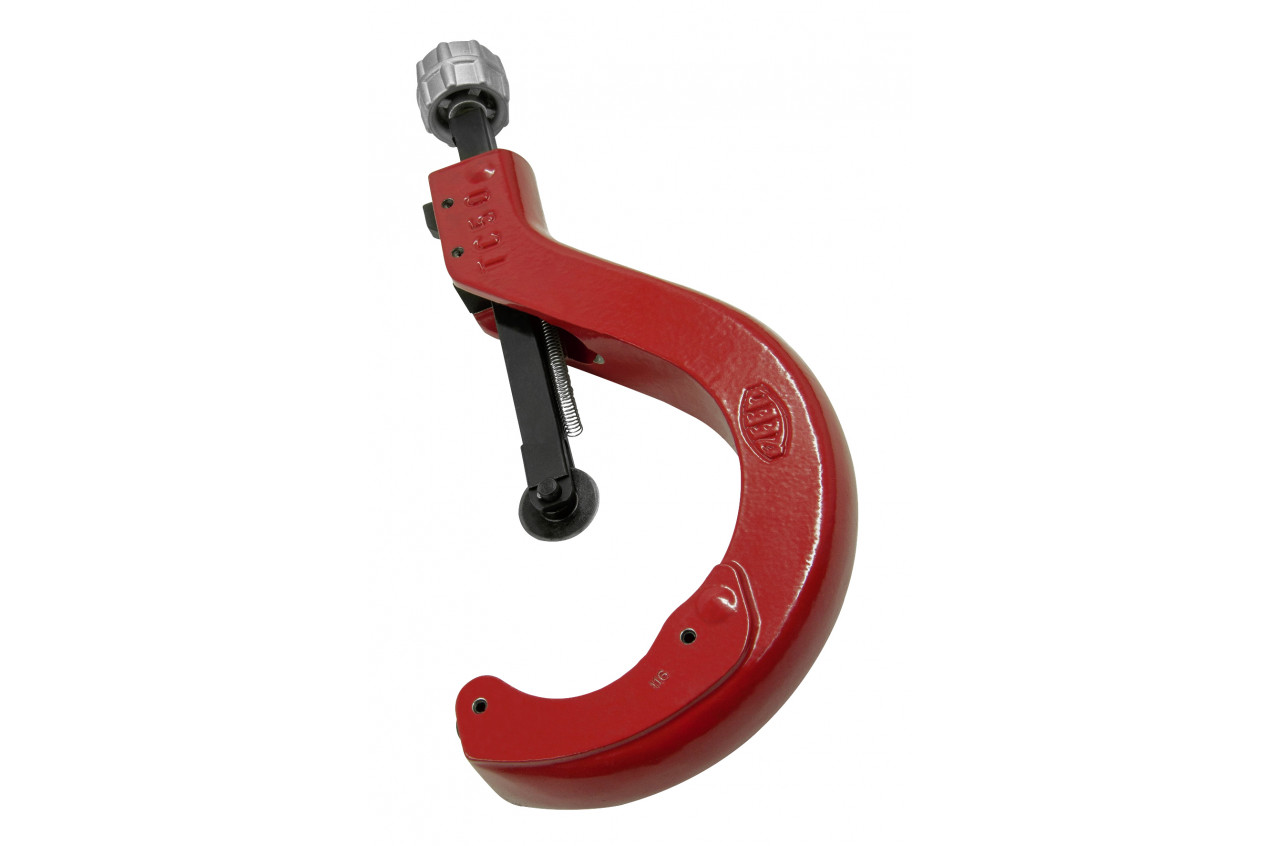

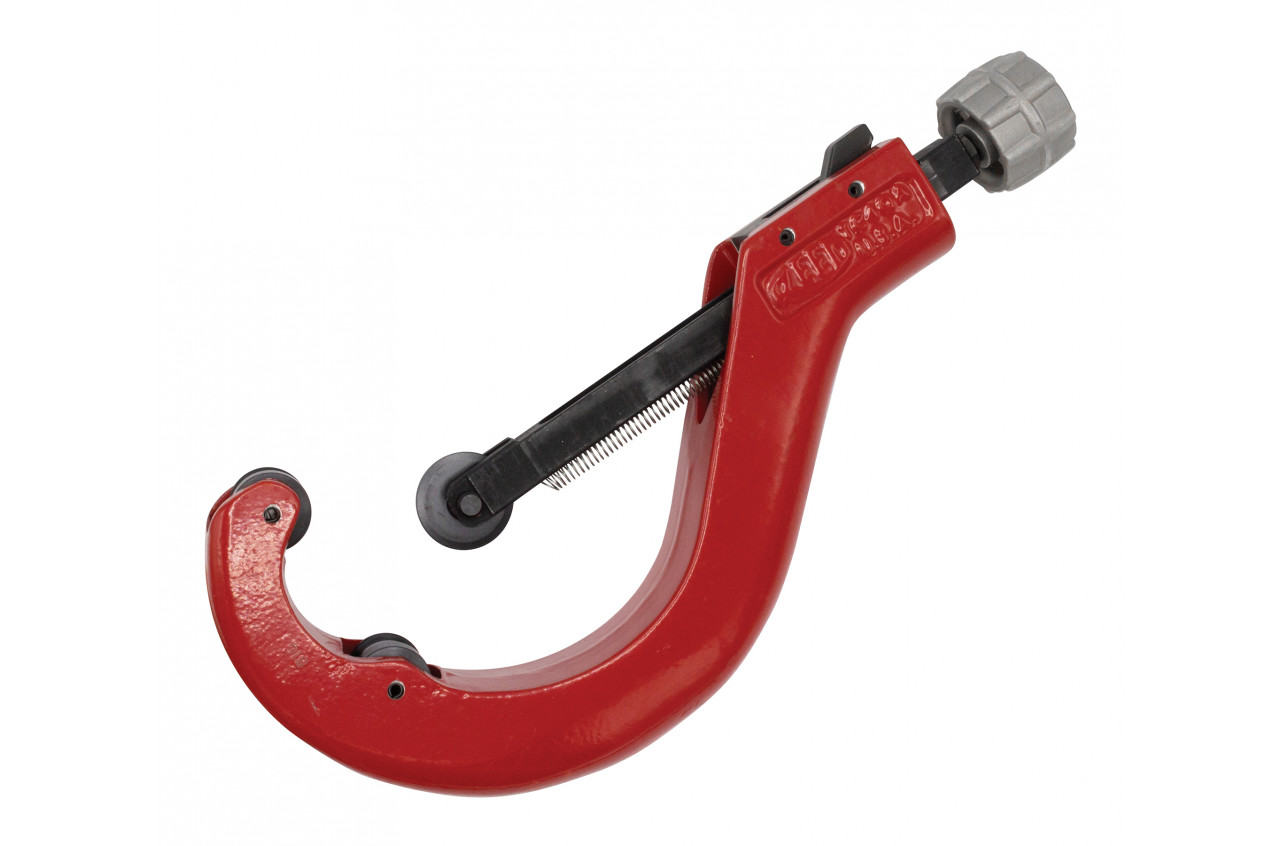

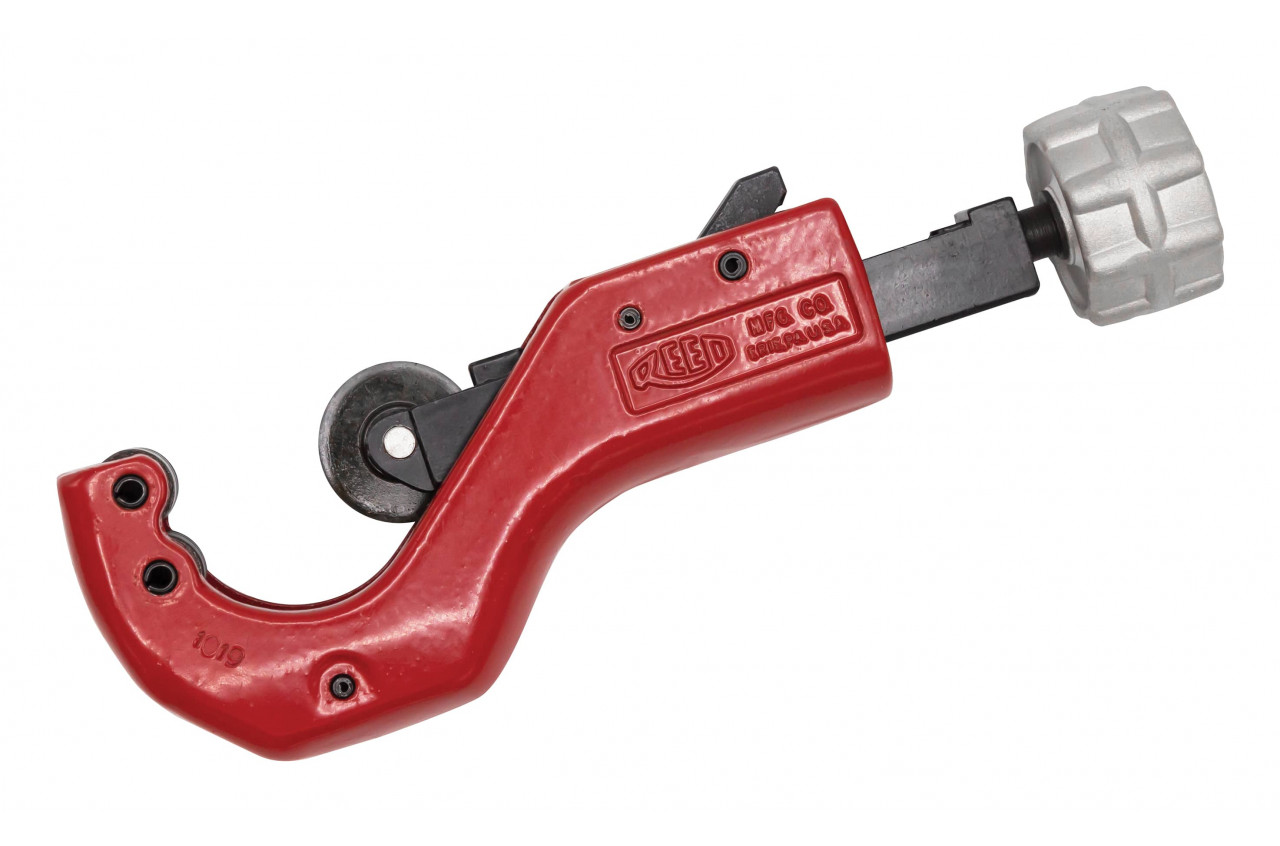

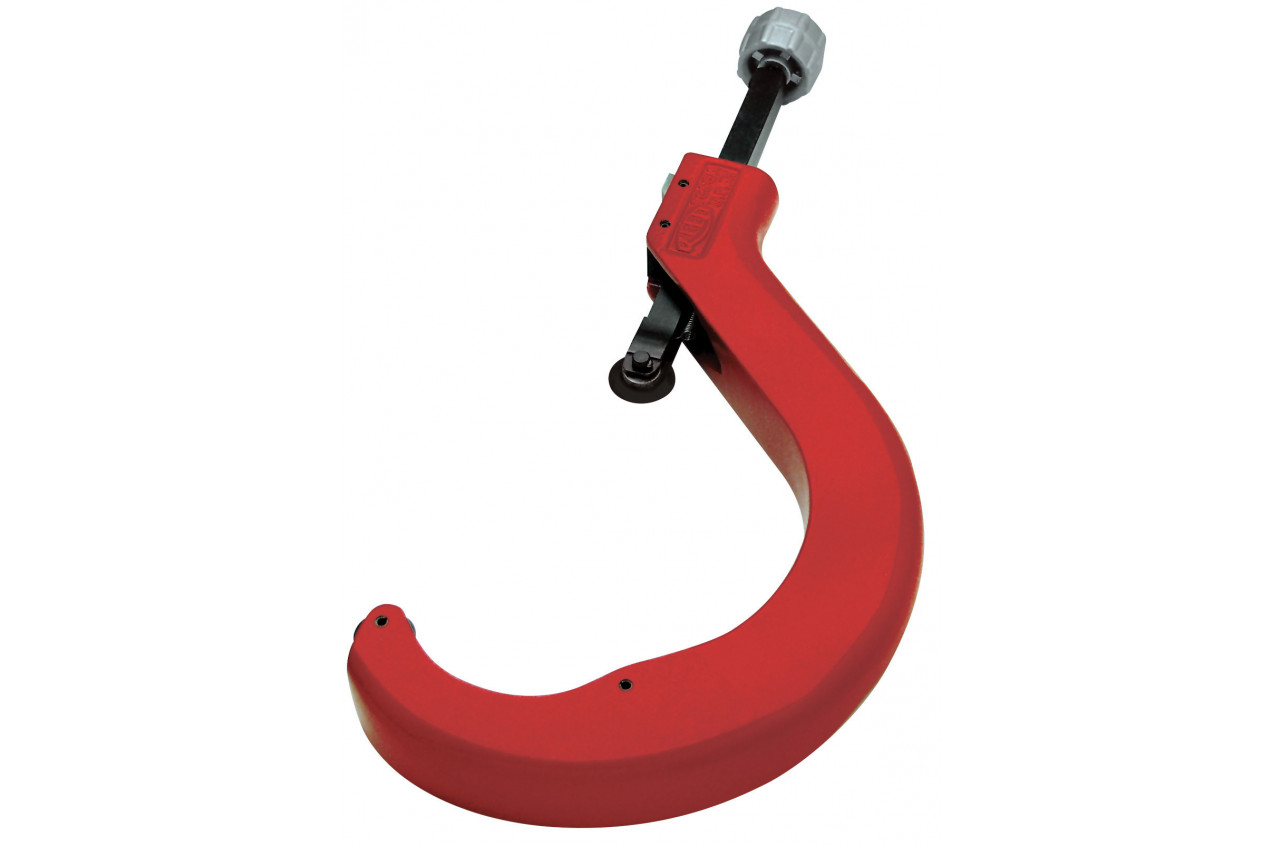

Coupe-tuyau à déclenchement rapide Quick Release™ pour tuyaux en plastique
Caractéristiques
- Quick Release ™ est une invention REED et reste le standard de l'industrie pour les coupe-tubes.
- Les caractéristiques comprennent un relâchement rapide, un avancement rapide et un relâchement manuel, ainsi que la goupille à roulette à détente à billes.
- Gâchette à dégagement rapide sur la barre coulissante s’ouvre facilement pour un retrait rapide de la molette.
- Avec un simple changement de molette, les coupe-tubes Quick Release™ peuvent être utilisés pour une variété de tuyaux en plastique, y compris en PVC, PVC-C, PE, PP et ABS.
- La conception de la molette permet un meilleur suivi et un fonctionnement fluide.
Spécifications
| Nº Catalogue | Code Item | Capacité Diamètre Extérieur | Molette | Application | Longueur | Poids | |||
|---|---|---|---|---|---|---|---|---|---|
| D.E. réel en po | D.E. réel en mm | po | mm | lb | kg | ||||

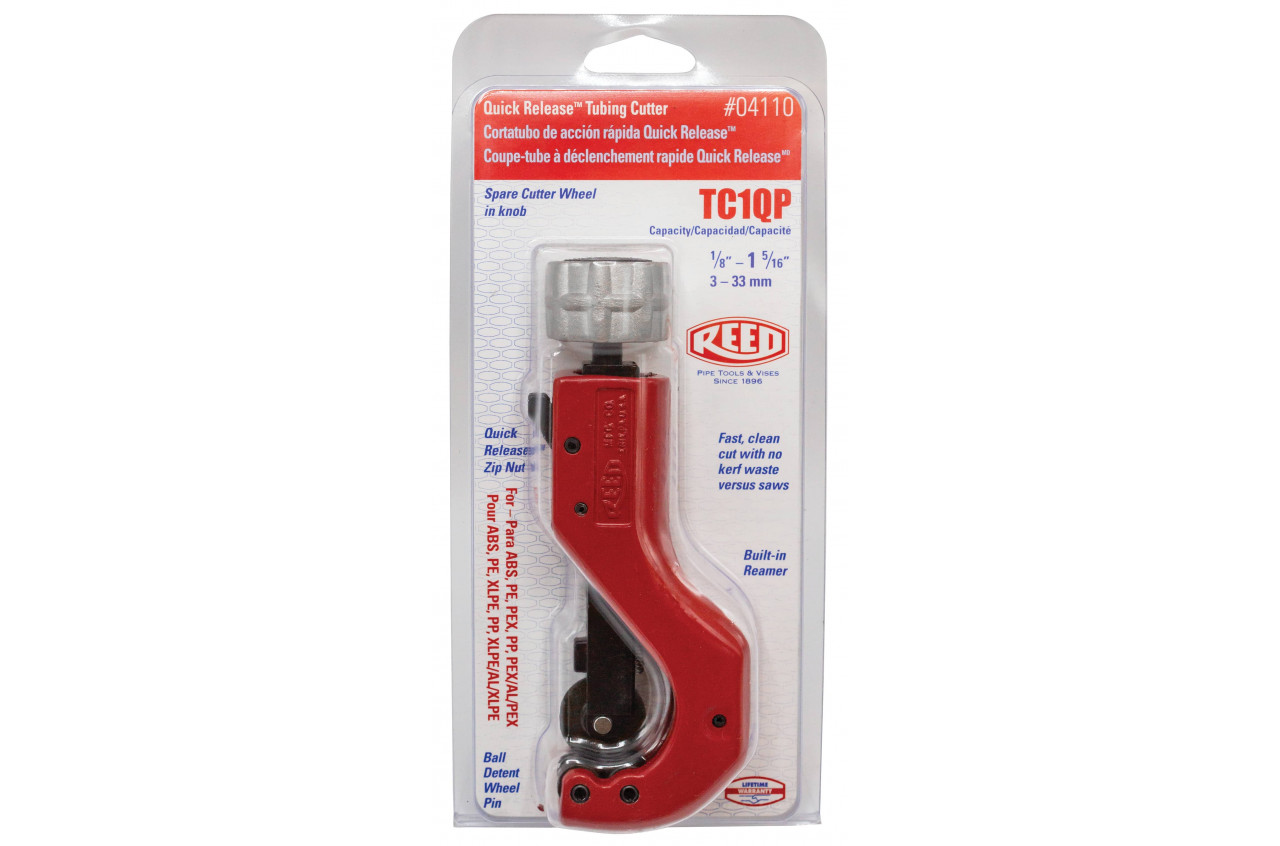

| TC1QP[1] | 04110 | 1/8 - 1 5/16 | 3 - 33 | OP2 | ABS, PE, XLPE, PP,HDPE | 6 | 152 | 0.6 | 0.3 |

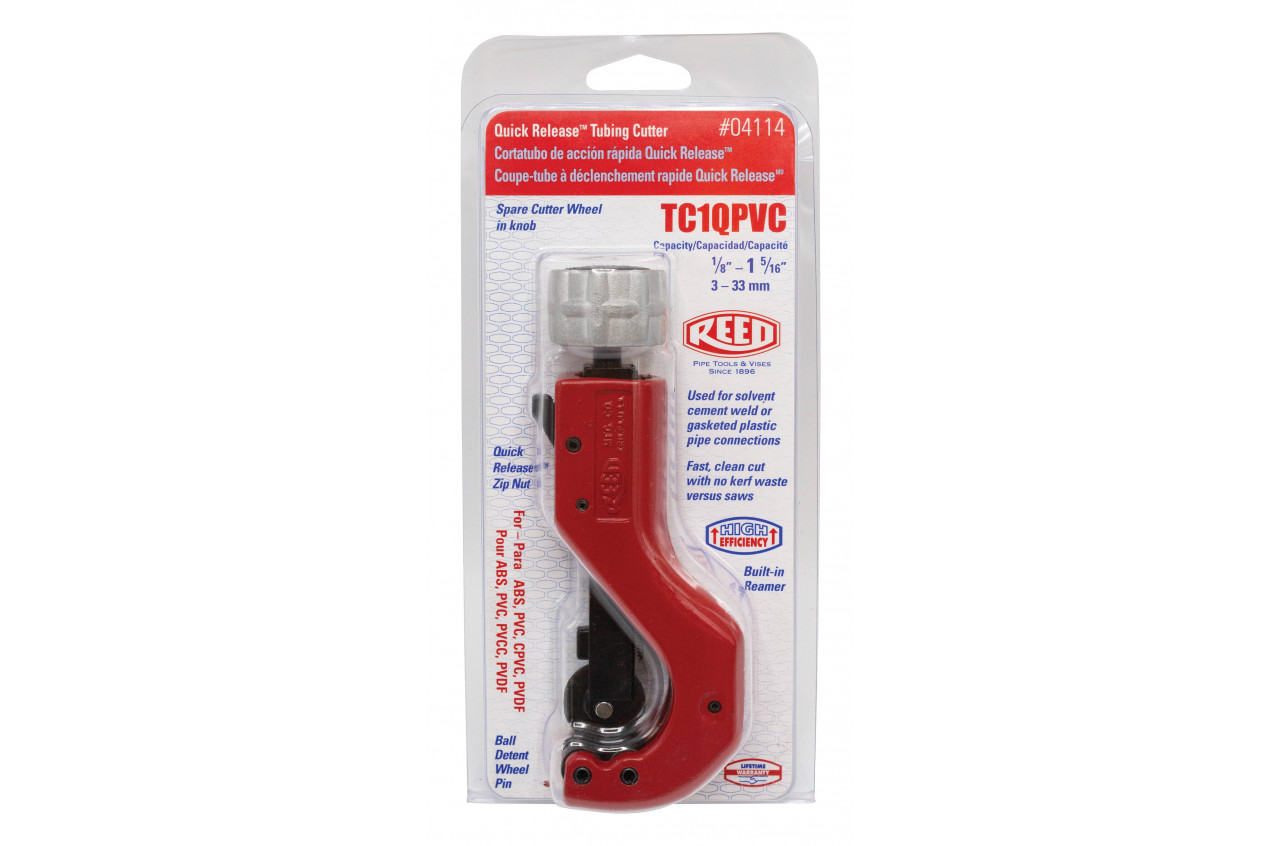

| TC1QPVC[1] | 04114 | 1/8 - 1 5/16 | 3 - 33 | 1-2 PVC | ABS, PVC-C, PVC Sér 40 | 6 | 152 | 0.6 | 0.3 |
| TC1.6QP[1] | 04116 | 1/4 - 1 5/8 | 6 - 42 | OP2 | ABS, PE, XLPE, PP,HDPE | 6.5 | 165 | 0.95 | 0.4 |
| TC1.6QPVC[1] | 04118 | 1/4 - 1 5/8 | 6 - 42 | 1-2 PVC | ABS, PVC-C, PVC Sér 40 | 6.5 | 165 | 0.95 | 0.4 |
| TC2QP[1] | 04120 | 1/4 - 2 5/8 | 6 - 67 | OP2 | ABS, PE, XLPE, PP,HDPE | 8 | 203 | 1.95 | 0.9 |
| TC2QPVC[1] | 04124 | 1/4 - 2 5/8 | 6 - 67 | 1-2 PVC | ABS, PVC-C, PVC Sér 40 | 8 | 203 | 1.95 | 0.9 |
| TC3QP | 04130 | 3/8 - 3 1/2 | 10 - 90 | 30-40P | ABS, PE, PP, HDPE | 11 | 279 | 2.5 | 1.1 |
| TC3QPVC | 04134 | 3/8 - 3 1/2 | 10 - 90 | 3-6 PVC | ABS, PVC-C, PVC Sér 40 | 11 | 279 | 2.5 | 1.1 |
| TC3Q6QP | 04138 | 3/8 - 3 1/2 | 10 - 90 | 6QP | PE 0,55 épais(14 mm), HDPE | 11 | 279 | 2.5 | 1.1 |
| TC4QP | 04140 | 1 7/8 - 4 1/2 | 48 - 114 | 30-40P | ABS, PE, PP, HDPE | 12 | 305 | 2.8 | 1.3 |
| TC4QPVC | 04144 | 1 7/8 - 4 1/2 | 48 - 114 | 3-6 PVC | ABS, PVC-C, PVC Sér 40 | 12 | 305 | 2.8 | 1.3 |
| TC4Q6QP | 04148 | 1 7/8 - 4 1/2 | 48 - 114 | 6QP | PE 0,55 épais(14 mm), HDPE | 12 | 305 | 2.8 | 1.3 |
| TC5QP | 04150 | 2 1/2 - 5 | 63 - 125 | 30-40P | ABS, PE, PP, HDPE | 13 | 330 | 3.0 | 1.4 |
| TC5QPPR | 04153 | 2 1/2 - 5 | 63 - 125 | TC56QPP-R | PP-R; CPVC | 13 | 330 | 3.0 | 1.4 |
| TC5Q6QP | 04152 | 2 1/2 - 5 | 63 - 125 | 6QP | PE 0,55 épais(14 mm) | 13 | 330 | 3.0 | 1.4 |
| TC5QPVC | 04154 | 2 1/2 - 5 | 63 - 125 | 3-6 PVC | PVC C900 & C905 | 13 | 330 | 3.0 | 1.4 |
| TC6QP | 04160 | 4 - 6 5/8 | 102 - 168 | 30-40P | ABS, PE, PP, HDPE | 15 | 381 | 3.9 | 1.8 |
| TC6QPVC | 04164 | 4 - 6 5/8 | 102 - 168 | 3-6 PVC | ABS, PVC Sér. 40 | 15 | 381 | 3.9 | 1.8 |
| TC6Q680PVC | 04125 | 4 - 6 5/8 | 102 - 168 | 680PVC | PVC épais, PVC Sér. 80, PP | 15 | 381 | 3.9 | 1.8 |
| TC6Q6QP | 04168 | 4 - 6 5/8 | 102 - 168 | 6QP | PE 0,55 épais(14 mm), HDPE | 15 | 381 | 3.9 | 1.8 |
| TC6Q80P | 04123 | 4 - 6 5/8 | 102 - 168 | 80P | ABS; HDPE; PE jusqu'à 0,75" épais (19 mm) | 15 | 381 | 3.9 | 1.8 |
| TC8QP[2][3] | 04170 | 6 1/4 - 10 | 159 - 254 | Lame de séparation installée; 80P dans la boîte, non installé | Lame de séparation : ABS, PE, PP, PVC Sch. 40, HDPE 80P : ABS, PE épaisseur de 19 mm (0,75), HDPE | 26 | 660 | 8.0 | 3.6 |
| TC8QPL | 04171 | 6 1/4 - 10 | 159 - 254 | 80P | ABS, PE 0,75 épais(19 mm), HDPE | 26 | 660 | 8.0 | 3.6 |
Une molette de rechange est incluse dans le bouton. Les modèles TC1Q et TC1.6Q ont une molette de rechange de type « O ». Les modèles TC2QP ont une molette de rechange du type « OP2 » et le modèle TC2QPVC, type « O ».

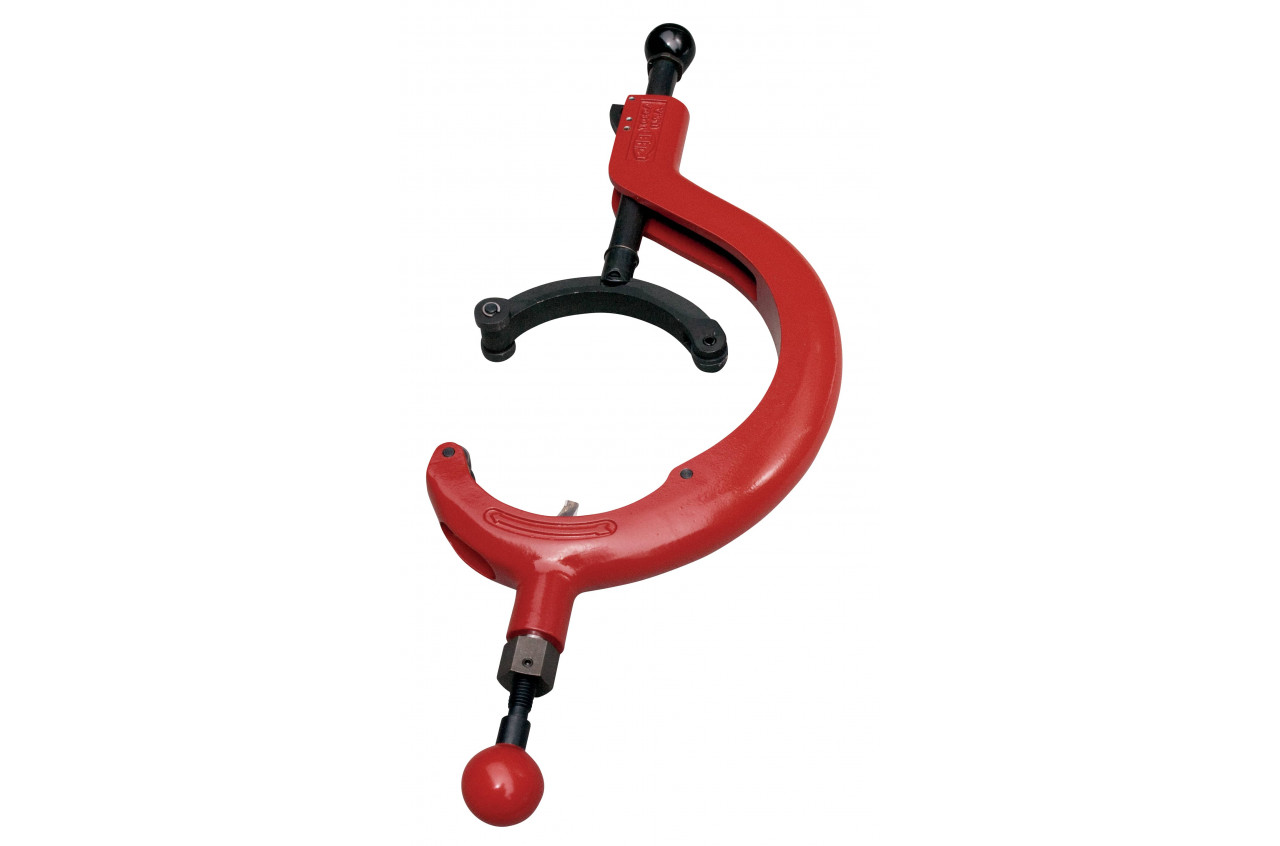

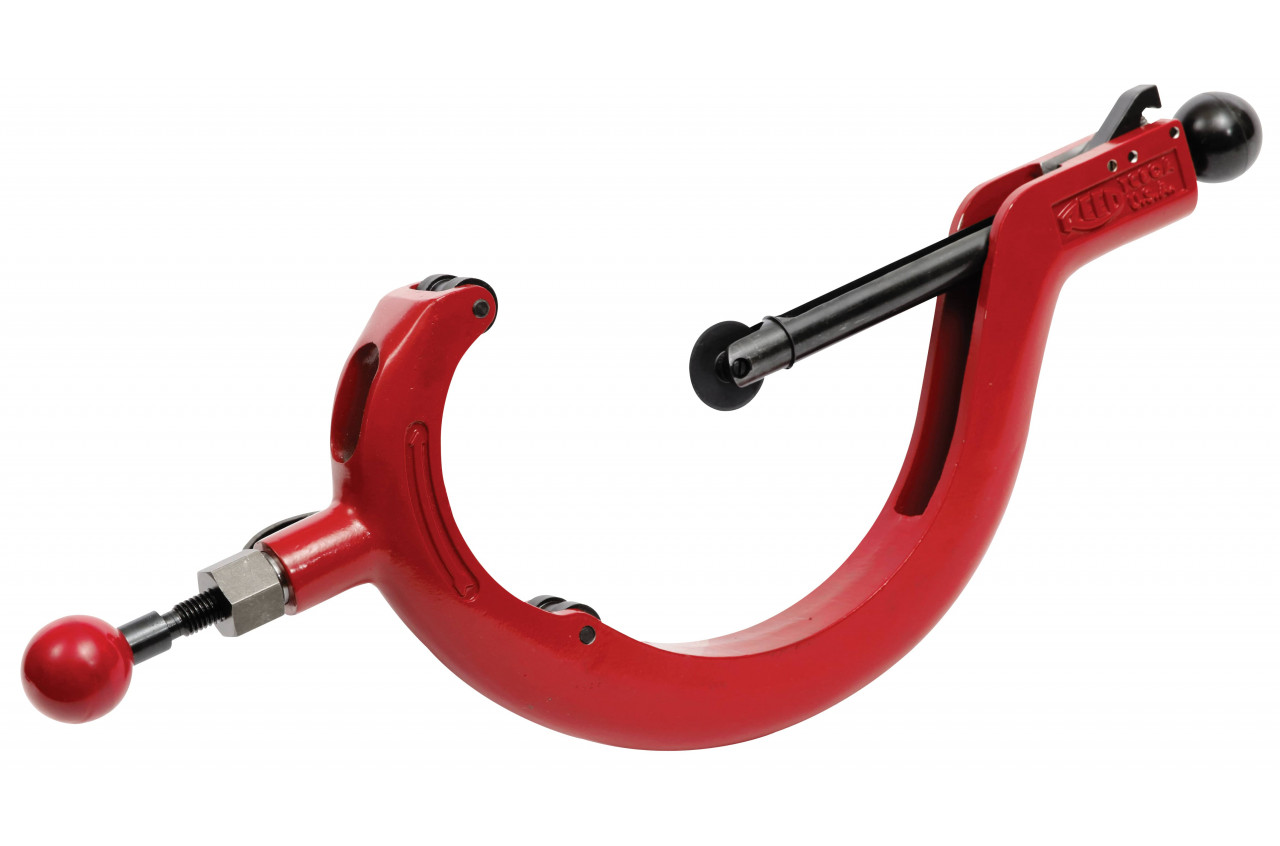

Le modèle TC8QP comprend un berceau et une lame de coupe pour couper du PVC épais. La lame de coupe peut couper jusqu’à une profondeur de 1,5 po n’importe quel tuyau en plastique (PE, PVC, ABS, etc.).
Achetez et installez une molette de coupe 680PVC pour couper le PVC/CPVC ordinaire et épais.
Plus d’informations
Inventé par REED, les coupe-tuyaux pour plastique Quick Release™ sont la norme pour les application industrielles et entrepreneurs. Ils ont une capacité allant jusqu’à 10’’ et sont les coupeurs les plus practiques pour les tuyaux en plastique de petit, moyen, et grand diamètre. Utilisée pour la première fois par REED, la goupille de blocage de la boule facilite le changement de la roue de coupe. REED offre les meilleures molettes conçues tout particulièrement pour toutes les utilisations avec les plastiques et spécialement pour les tuyaux ABS.
Les coupe-tubes à déclenchement rapide, d’une capacité jusqu’à 10'' (254 mm) ont été inventés par Reed. Les premiers à utiliser un système de changement de molette avec une goupille à bille permettent un remplacement rapide et facile. Reed offre les meilleures molettes qui ont été conçues tout particulièrement pour toutes les utilisations avec les plastiques et spécialement pour les tuyaux ABS.
