Corta tubos de Guilhotina
Características
- Corte no esquadro dentro de uma tolerância de 3 mm (1/8”) em tudo de PE e PEAD (média e alta densidade), devido a estrutura e design exclusivo da lamina.
- Otimização no acabamento: não é necessário para eletrofusão, mínimo acabamento para termo fusão. HPC12 corta PE e PEAD de até 350 mm (12”).
- Requer espaço mínimo, apenas 102 – 152 mm (4" – 6") ao redor do tubo.
- Limpo e seguro! Sem rebarbas que podem entupir válvulas e derivações.
- Muitos cortes de alta qualidade, com lâmina de aço ferramenta com revestimento antiaderente. (reafiável e substituível).
Especificações
| Nº de cat. | Código do item | Capacidade | SDR | Aplicação | Long, | Peso | |||
|---|---|---|---|---|---|---|---|---|---|
| Polegada-nom. | D. Externo real mm | pulg. | mm | lb | kg | ||||
| HPC4+[1] | 04605 | 1 1/2 - 4 DIPS & IPS | 50 - 125 | SDR15.5 - SDR9 | PE, PP-RCT | 18.6 | 472 | 11.0 | 4.99 |
| HPC8+ | 04609 | 3 - 8 DIPS & IPS | 90 - 230 | SDR15.5 - SDR9 | PE, PP-RCT | 29.6 | 752 | 27.4 | 12.4 |
| HPC12[2] | 04612 | 4 - 12 | 114 - 350 | SDR17 - SDR9.3 | PE | 51 | 1295 | 100.0 | 45.5 |
NOVO!
Se entrega por camión de carga (Somente EUA).
NOTA: Os HPCs cortam apenas tubos de PE e PEAD e não de PVC ou PP (polipropileno), como o Aquatherm®.
Descrição

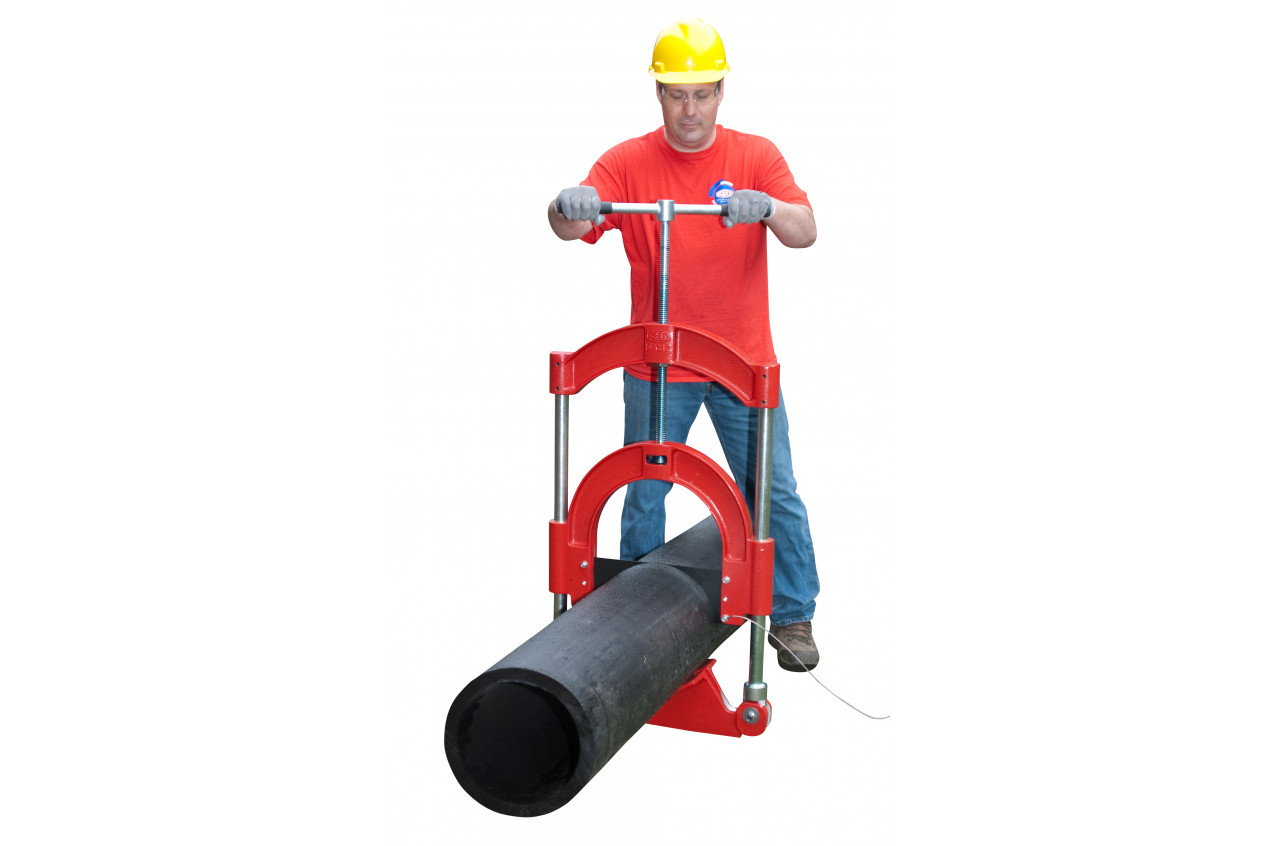

Os corta tubos de Guilhotina são robustos e projetados para cortar tubos de PE e PEAD (média e alta densidade) com tolerância de esquadrejamento de 3 mm. O corta tubo manual, tipo Guilhotina, corta Polietileno em linha reta, limpa, sem gerar rebarbas. A REED oferece 3 modelos para cortar tubos de PEAD de 50 a 250 mm (1.1/2” a 12”), os cortes precisos dos corta tubos do tipo Guilhotina REED, dispensam o uso de faceamento para eletrofusão e exigem um mínimo de acabamento para termo fusão (solda de topo). Esta ferramenta proporciona uma superfície de corte com acabamento fino. A lâmina durável, com revestimento antiaderente é fabricada em USA, realiza muitos cortes esquadrejados sem rebarbas que eventualmente poderiam obstruir válvulas, derivações/conexões.
OBSERVAÇÕES:
- A temperatura afeta a densidade da tubulação. Temperaturas baixas (abaixo de zero) podem reduzir significativamente a vida útil da lâmina.
- A lâmina é muito afiada. Tenha cuidado ao tocar nessa área.
- Para a segurança do operador e da lâmina, sempre transporte o cortador com a lâmina totalmente encaixada na base da Guilhotina. Use a proteção da lâmina, se disponível, pois ela protege a lâmina e o operador.
- A REED recomenda fortemente o uso do Dispositivo de Aterramento Estático PEGR7 (nº 04621) com os corta tubos de guilhotina em linhas de gás ou lugares confinados com presença de gás . Use um dispositivo de aterramento como precaução contra o acúmulo de eletricidade estática. Dissipe a carga e minimize a possibilidade de ignição.
- Os HPCs cortam apenas tubos de PE/PEAD, não cortam tubos de PVC ou PP (polipropileno), como o Aquatherm®.
Graças ao design da cruzeta e da lâmina, todas as HPCs produzem um corte muito mais reto com desgaste mínimo da lâmina. Mais seguras do que serras abrasivas, pois não há resíduos de cavacos de polietileno no tubo, o que pode entupir as válvulas posteriormente.
Acessórios e peças comuns
Lâmina para corta tubo de Guilhotina
